升降桅杆抗风结构与设计参考

升降桅杆抗风结构与设计参考_无锡盖洛科技有限公司

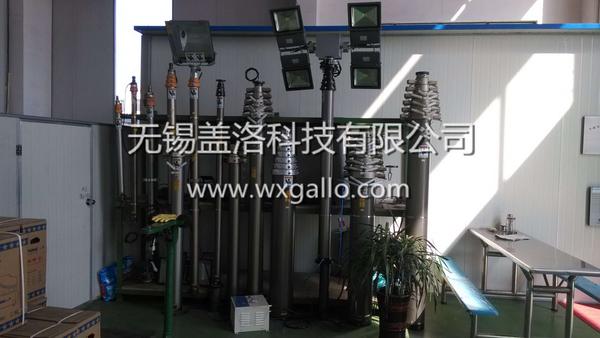

（图：盖洛科技升降桅杆产品展示）

  1）关于升降桅杆抗风性能的认识
   升降桅杆抗风性能是桅杆类产品的重要技术指标之一。每个客户都想知道自己所用的桅杆在安装了负载物后，能够承受多大的风力，但目前，几乎没有人能准确回答这个问题。这是因为升降桅杆的抗风性能决定于以下三个因素：

   A升降桅杆的材质和结构
   B升降桅杆的使用高度
   C负载物的重量、体积和外形
   在上述三个条件都明确的情况下，要得出升降桅杆的具体抗风性能的指数，可通过以下三种方式：
  （1） 理论计算 即使用有限元分析等方法。
  （2） 模拟实验 即将不同等级的风力折算成风压，再使用物理方法（拉力计）进行测试。
  （3） 风洞实验 即将升降桅杆与负载物置于风洞中，模拟风速进行测试。
   以上三种方法中，第三种方法可以提供较为接近实际的数值。但是，风洞实验的代价和条件要求非常高。例如，18米高带负载物的升降桅杆做风洞实验，有没有这么大的风洞？能否做？要花多少钱？都是个难题。所以，对于升降桅杆制造商来说，有关升降桅杆的抗风性能指标只能通过上述前两种方法来提供。

   2）升降桅杆抗风性能的计算方法
   （本计算方法是我公司聘请有关方面的专家，根据我公司升降桅杆的材质、结构、高度，给出的在升降桅杆无负载时的理论计算公式，仅供参考。）
　　例如：A4-270-2300-7600升降桅杆抗风性能计算，按基准风速为100km/h进行。
　　1、技术条件

　　1.1、升降桅杆设计的基准风速▽=100km/h≈28m/s
　　1.2、在▽=28m/s时，估算出升降桅杆可受到的风阻力D。

　　1.3、升降桅杆共4节，具体尺寸见表。

管材

外径

284

242

229

202

长度

1700

1700

1700

1700
